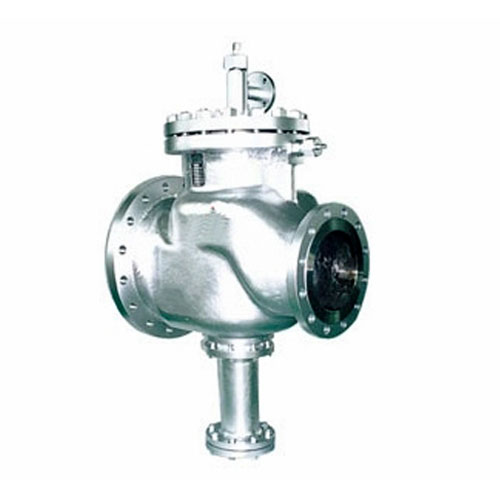

一、F2-250/400主安全閥產品概述
F2-250/400主安全閥是一種新穎結構的安全閥，它主要和沖量安全閥GA49H-16C DN40/50配套使用于電站汽輪機的管線上，當管線壓力超過允許值時，沖量安全閥先開啟，主閥隨之開啟；壓力降至安全值時，沖量關閉，主安全閥同步關閉，對管線和汽輪機起到安全保護作用，該閥適用溫度：≤425℃。具有動作精度高、重復性好、回座快、不泄漏、工作壽命長、工作穩定可靠等優點。
二、 F2-250/400主安全閥主要特點
1、采用活塞結構 ；
2、主閥設有緩沖閥，減少密封面損壞 ；
3、密封面采用硬質合金設計，堅固耐用 。
三、F2-250/400主安全閥主要執行標準
設計規范：GB/T 12243
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：GB/T 12242
產品標識：GB/T 12220
供貨規范：JB/T 7928
四、F2-250/400主安全閥主要整定壓力等級表
公稱壓力 (MPa) |
整定壓力等級 |
|||||||
1.6 |
0.06～0.1 |
0.1～0.16 |
0.16～0.25 |
0.4～0.6 |
0.6～0.8 |
0.8～1.0 |
1.0～1.3 |
1.3～1.6 |
2.5 |
1.3～1.6 |
1.6～2.0 |
2.0～2.5 |
|||||
4.0 |
1.3～1.6 |
1.6～2.0 |
2.0～2.5 |
2.5～3.2 |
3.2～4.0 |
|||
6.4 |
2.5～3.2 |
3.2～4.0 |
4.0～5.0 |
5.0～6.4 |
||||
10.0 |
3.2～4.0 |
4.0～5.0 |
5.0～6.4 |
6.4～8.0 |
8.0～10.0 |
|||
16.0 |
10.0～13.0 |
13.0～16.0 |
||||||
五、F2-250/400主安全閥主要性能參數表
型號 |
鑄鋼型 F2-205/400-C |
15CrMo1V合金鋼型 F2-205/400-V |
|
口徑范圍 |
進口DN250/出口DN400 |
||
適用溫度 |
≤425°C |
≤540°C |
|
適用介質 |
蒸汽 |
蒸汽 |
|
材 料 |
1、閥體 |
WCB |
15CrMo1V |
2、閥蓋 |
WCB |
12Cr1MoVA |
|
3、活塞 |
2Cr13 |
304SS |
|
4、閥瓣 |
2Cr13 |
17-7PH |
|
5、活塞 |
2Cr13 |
15CrMo1V |
|
6、活塞環 |
304SS |
304SS |
|
7、彈簧 |
50CrVa |
50CrVa |
|
8、閥桿 |
2Cr13 |
304SS |
|
9、保護罩 |
ZG200-400 |
ZG200-400 |
|
密封面材料 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |
|
六、F2-250/400主安全閥安裝說明
1、主安全閥必須垂直安裝在設備的****位置。
2、主安全閥緊固在支座上，支座承受主安全閥排汽時產生的反座力。
3、排汽管應有專門吊架，排汽管重量不得加在主安全閥上，主安全閥與排汽管之間的連接法蘭應消除任何的附加預應力。
4、排汽管的****點應考慮疏水，以免排汽時產生水擊。
